Схема расположения топливных баков
#i 1. Топливный бак (240 л)
#i 2. Топливный бак (150 л)
#i 3. Основной бак с маслом (45 л)
#i 4. Бак с маслом (31 л)
#i 5. Бак с маслом (26,8 л)
#i 6. Бак с водой.
Схема бронирования
Схема расположения вооружения самолёта Junkers Ju 87
Размещение вооружения D-1 и D-3
#i 1. 7.92мм MG 17 правого крыла (1000 выстрелов)
#i 2. 7.92мм MG 17 левого крыла (1000 выстрелов)
#i 3. 7.92мм MG 81Z спаренный пулемет(Z-Zwilling-Двойной), (1000 выстрелов)

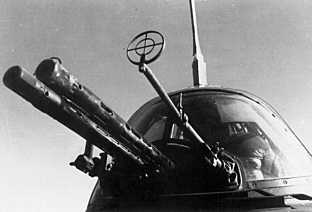

MG 81Z (Z-Zwilling-Двойной) в Ju 87 D-1
